Sistemas de Visão

O que são Sistemas de Visão?

Sistemas de Visão por Imagem ou Sistemas de Inspeção por Imagem ou também Sistemas de Inspeção por Câmera são equipamentos que utilizam técnicas de Visão Computacional para garantir a conformidade (qualidade) em 100% dos produtos ou processo (produção) e transmitir dados para ações em tempo real.
Adicionalmente, a aquisição dos dados de produção permite a avaliação dos índices em aderência ao conceito da Indústria 4.0.
Podem ser inspecionados, controlados ou medidos:
- Parâmetros de processo;
- Dimensões do produto;
- Cores ou características em outras frequências (espectro visível (VIS), infravermelho próximo (NIR), infravermelho de ondas curtas (SWIR), de ondas médias (MWIR), de ondas longas (LWIR), ultravioleta (UV), raios-x (RX) ou raios-gama (GAMA));
- Leituras de caracteres ou códigos;
- Metrologia e correlação entre dimensões; e
- Formas e aparências como análise do perfil.

Sistema de Visão - ProVision Propertech.

ProVision é o Sistema de Visão Industrial ou Sistema de Inspeção Visual ou ainda Máquina de Visão desenvolvido pela Propertech. Incorpora as mais recentes técnicas de processamento, conjunto óptico e facilidades de interface para aprender novos modelos e ajustar os parâmetros. O cliente estabelece requisitos sem ter que se adequar a solução pronta e dependência de fabricante estrangeiro.
Desenvolvemos a aplicação completa nacionalmente buscando a melhor relação técnica-custo-performance usando:
- Câmeras inteligentes ou smart cameras Cognex com In-Sight Explorer , Matrox IrisGTR , Teledyne Dalsa BOA , Keyence Vision Systems , Roseek Woodpecker1 ;
- Software para processamento de imagens Cognex VisionPro , Matrox Design Assistant , Adaptive Vision Studio / Library e bibliotecas open-source como OpenCV;
- Imageadores com óptica e Câmeras “linescan” ou câmeras “areascan”, em diversas resoluções e espectros conforme necessidade;
- Iluminadores e ópticas especiais.

Exemplos de aplicação para um Sistema de Visão:


Sistema de Visão para Metrologia

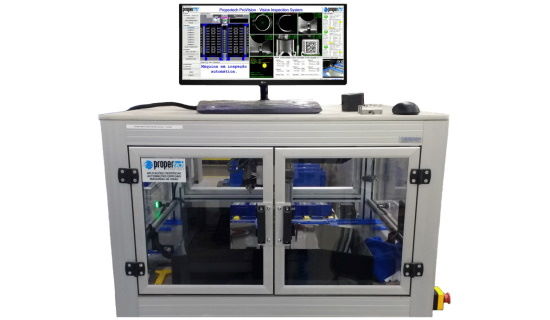

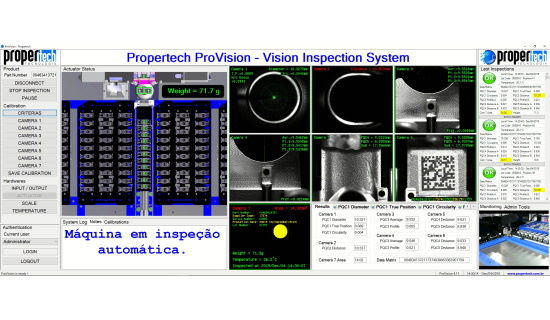

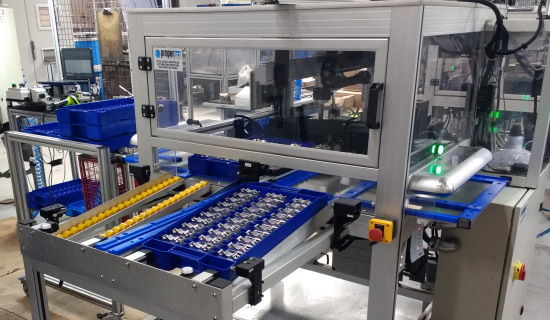

ProVision - Pick and Place Metrology System

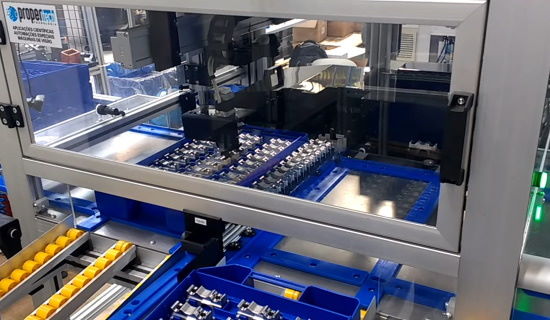

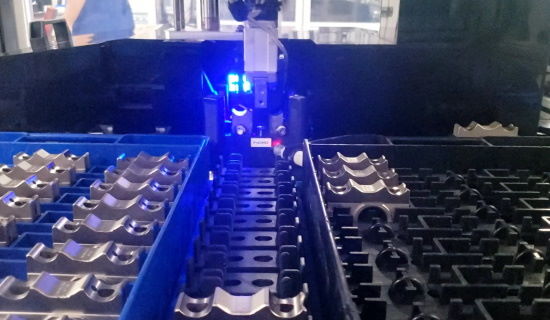

Desenvolvido pela Propertech Tecnologia em aderência à Indústria 4.0. Com Metrologia Automatizada os fabricantes obtêm dados precisos, em tempo real, com rastreabilidade, para a garantia do processo e avaliação de tendências. O JIG de medição é alimentado pelo robô XYZG. O sistema mede 13 características diretas (cotas e diâmetros) e relacionais (true position), distâncias de referências e camada de tratamento superficial, com repetibilidade básica de ± 2 µm. Auto-calibração com a variação da temperatura.
Aplicações:
- Linhas de usinagem ou montagem; - Inspeção final na expedição; - Peças diversas desde agulhas cirúrgicas a blocos de motor, formatos e tamanhos diferentes. "Produto modular", os principais componentes do projeto, software, robótica, elétrica e automação, estão prontamente adaptáveis, amadurecidos, permitindo curtos prazos no cronograma de implementação.

Mais informações »


Sistema de Visão para Retentores

ProVision - Sistema de Inspeção de Retentores

Sistema desenvolvido com software VisionPro. Um manipulador alimenta o anel na máquina na estação 1, após a inspeção transfere para a estação 2, tombando o anel. Três câmeras de alta resolução linescan que avaliam as vedações principal, auxiliar, defletor e lateral.
Três câmeras “linescan” procedem a inspeção em alta resolução das vedações principais e auxiliares de anéis retentores.
Resultados são apresentados de forma gráfica e tolerâncias parametrizadas para os diversos tipos de retentores.
Avalia o 1 retentor a cada 2 segundos.

Mais informações »


Sistema de Visão para Válvulas

ProVision - Sistema de Inspeção de Válvulas

Mede durante a produção, 100 % dos canais e topologia da ponta da válvula, com repetibilidade de ±2 μm.
Usa sistema óptico especial para iluminar e capturar as imagens e garantir as dimensões controladas de válvulas automotivas.
Capacidade para 2 válvulas por segundo.
Gera gráficos de controle Cp, Cpk e Carta de Controle.

Mais informações »

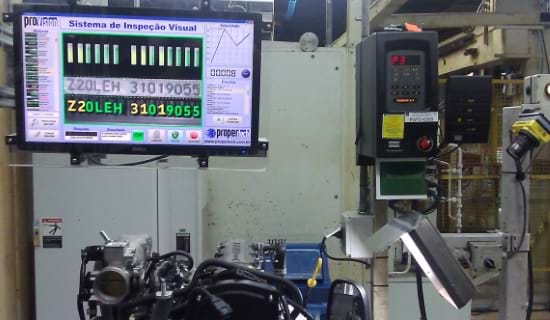

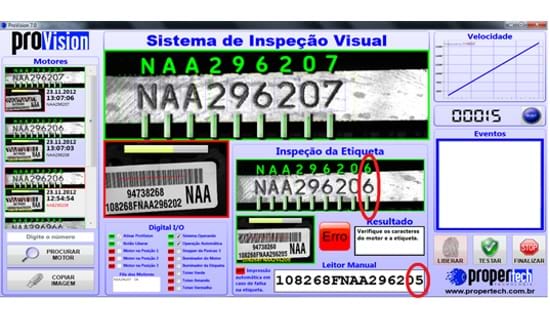

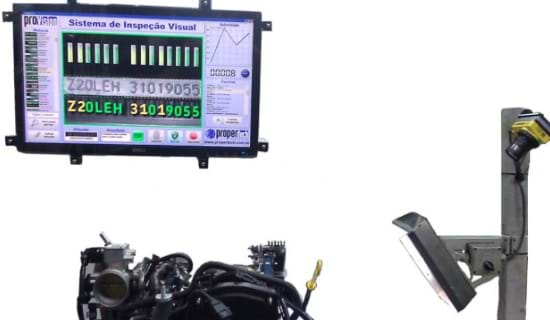

Sistema de Visão para Inspeção de Caracteres

ProVision - Sistema de Inspeção de Caracteres

Opera com todo tipo de marcação em metais. Inspeciona mais de 1000 motores/marcações por hora. Interface Homem-máquina tipo Windows com “Touchscreen”. Relatório com todas imagens e eventos de inspeções efetuadas. Os resultados das inspeções são disponibilizados dinâmicamente na tela, para análise do operador, engenharia de produção e qualidade. Controle biométrico de liberação de falhas pelo operador. Fácil transferência das imagens e relatórios para futuros processos de engenharia. Indicadores relevantes a produção facilmente acessíveis na tela.

Mais informações »

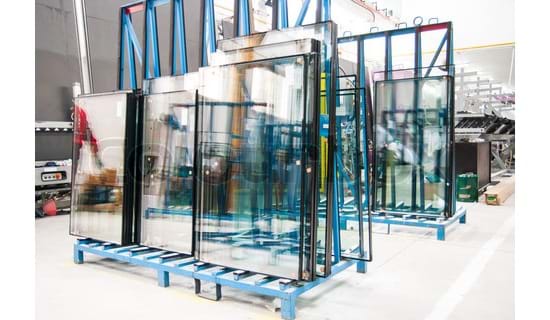

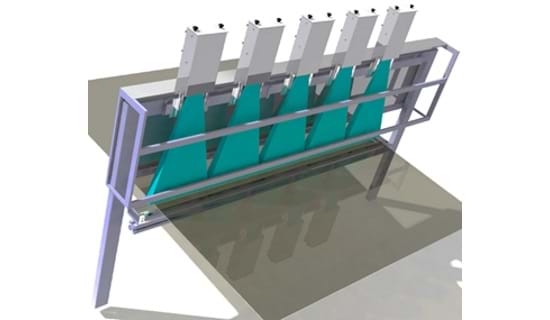

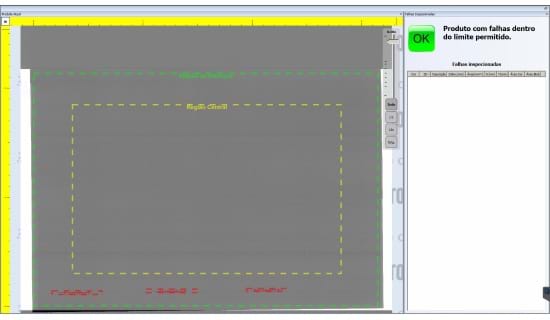

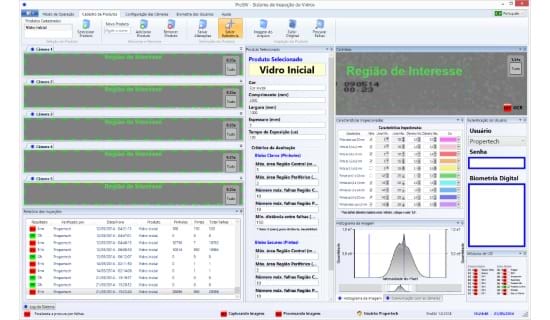

Sistema de Visão para Vidros

ProVision - Sistema de Inspeção de Vidros

Detecção de falhas como pinholes, riscos, faixas, manchas em superfícies. Identificação, localização e medição de falhas com 0,1 % de precisão em relação ao campo. Toma imagens sequenciais e monta uma imagem total, e analisa baseando-se em critérios pré-estabelecidos para os tipos de objetos, como número máximo de falhas admitidas e distância mínima entre falhas. Velocidade de até 12 m/min. Resolução óptica com 100 lpm. As imagens e dados de inspeção para rastreamento estarão disponíveis durante até 3 meses. Interface com operador, facilidade de manutenção, monitor touch-screen.

Mais informações »

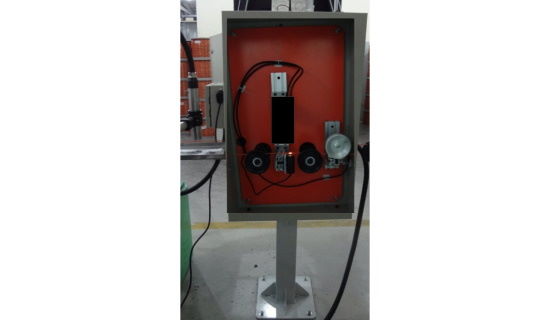

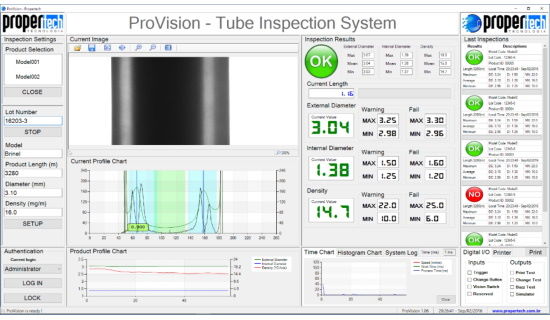

Sistema de Visão para Tubos

ProVision - Sistema de Inspeção de Tubos

O sistema ProTube mede diâmetros externo, interno e densidade do misto explosivo no tubo plástico.
Composto por sistema óptico (câmera, lente, filtros e iluminadores), Monitor “touchscreen”, para imagens de inspeção e facilidade de entrada de dados e interface elétrica.
Inspeciona com resolução ~ 33 μm / pixel, para uma velocidade de até ~ 100 m/min.
Caso não OK, marcará a posição da falha no tubo.

Mais informações »

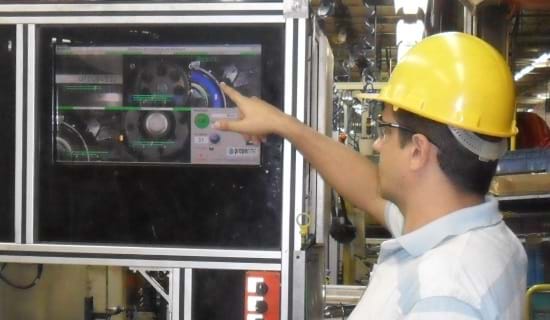

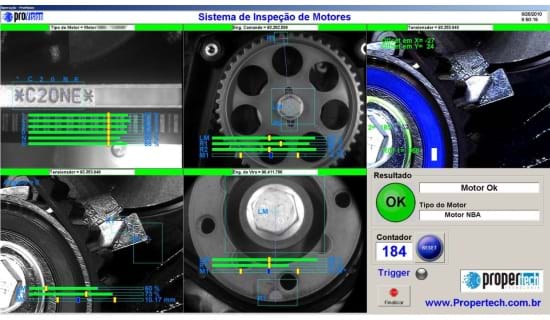

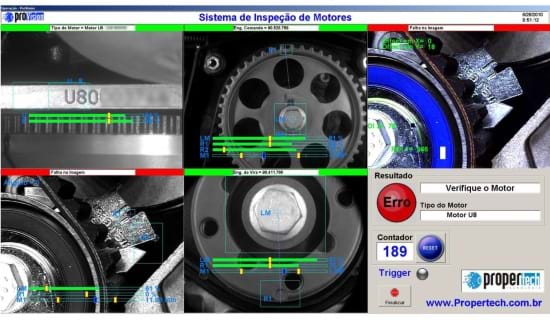

Sistema de Visão para Motores

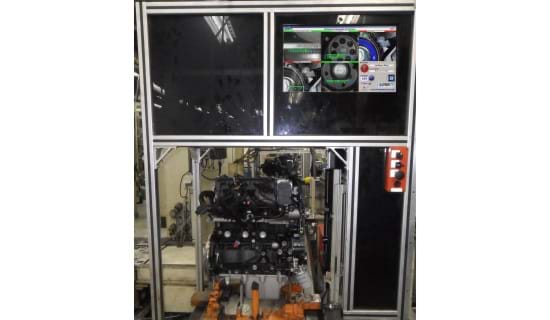

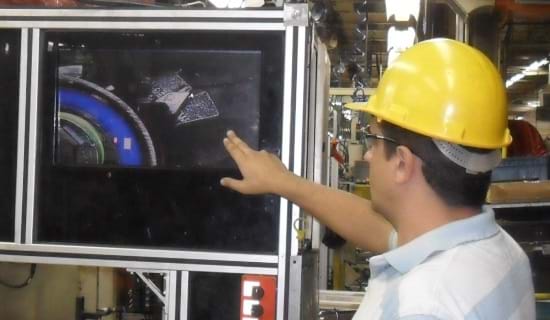

ProVision - Sistema de Inspeção de Motores

Opera com todo tipo de peças. Inspeciona até 1000 motores por hora. Interface Homem-máquina tipo Windows com “Touchscreen”. Relatório com todas imagens e eventos de inspeções efetuadas. Os resultados das inspeções são disponibilizados dinâmicamente na tela, para análise do operador, engenharia de produção e qualidade. Controle biométrico de liberação de falhas pelo operador. Opcional de liberação de falhas em smartphone pelo operador. Fácil transferência das imagens e relatórios para futuros processos de engenharia. Indicadores relevantes a produção facilmente acessíveis na tela.

Mais informações »

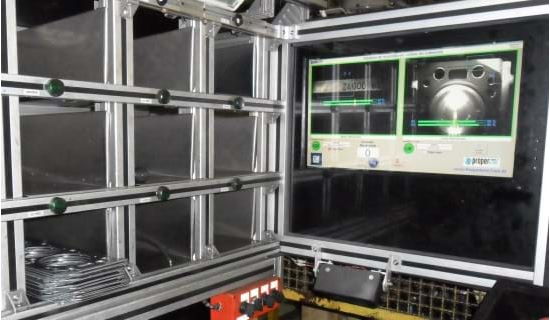

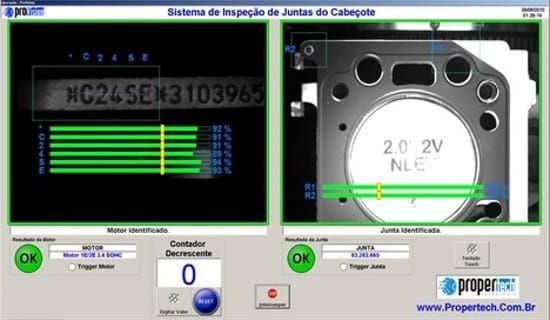

Sistema de Visão para Juntas

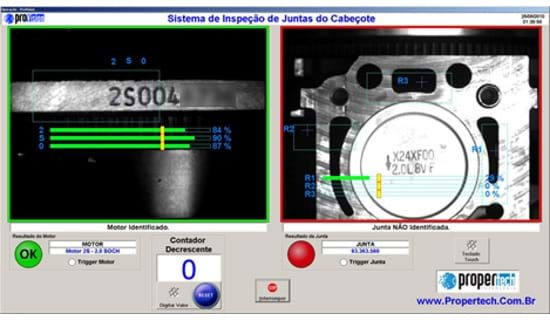

ProVision - Sistema de Inspeção de Juntas

O sistema ProVision desenvolvido pela Propertech, identifica o motor com uma câmera CCD, sinaliza a junta correta no gaveteiro, aguarda a retirada desta junta e colocação no motor e, com outra câmera, confere se a junta correta foi montada. Display dos desvios na tela . Opera com todos os modelos de juntas. Controle biométrico de liberação de falhas por do operador. Relatório com todas imagens e eventos de inspeções efetuadas por até um ano. Gaveteiro automático de juntas com ERROR-PROOF.

Mais informações »


Sistema de Visão para Escovas

ProVision - Sistema de Inspeção de Escovas

O ProVision Escovas inspeciona continuamente na linha de produção, 100% dos tufos de escovas, via câmera CCD colorida e computador, detectando defeitos com confiabilidade e rastreabilidade. A interface “touchscreen” intuitiva acelera o “setup” para novas escovas. A verificação da ausência de tufos. Ou menor número de cerdas, ativa a rejeição automática sem que a máquina interrompa a sua operação. O ProVision Escovas permite, ainda, checar a padronização das cores das cerdas de cada escova. Foi desenvolvido pela Propertech e está adequado a todos tipos de escovas, nas diversas cores e formatos.

Mais informações »

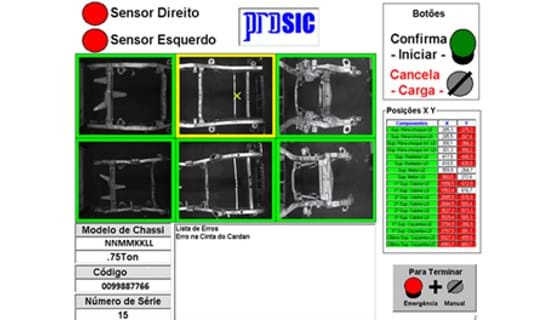

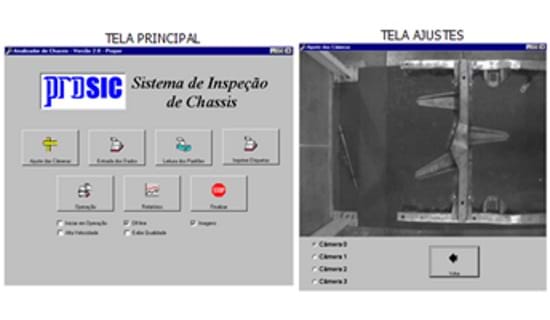

Sistema de Visão para Chassis

ProVision - Sistema de Inspeção de Chassis

Sistema de inspeção que avalia o conjunto final montado checando presença, dimensões e referências. Na concepção aplicada o sistema é composto de um RACK e IMAGEADOR móvel. Verifica presença/ausência de componentes e elementos de fixação e soldas. Medição de coordenadas entre furos de fixação e referências. Detecção de tendências, alerta para falhas repetitivas. Possibilidade de retrabalho no local. Geração de etiqueta serial com código de fabricante/cliente. Relatório objetivo de produção, inspeção. Alta velocidade, aproximadamente ½ chassi / minuto e resolução [+- 0,1 mm] Curso de ~1 a 20 metros.

Mais informações »
